概述

光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成最后产生的高压交流直接并入电网.每套单元有独立的监控系统,现场设备间隔层、网络层和站控层三部分组成,采用光纤以太网络实现互联,提供全站设备运行监控、视频监控、运行管理以及远程管理。

系统结构

发电站监控系统由现场设备间隔层、网络层和站控层三部分组成,采用光纤以太网络实现互联,其结构如下图:

站控层由监控主机和远动通信装置构成.提供全站设备运行监控、视频监控、运行管理。

网络层由现场网络交换设备、网络线路、站控层网络交换设备等构成,提供全站运行和监控设备的互联与通信配有安全可靠地防火墙)。

现场设备层/现场设备间隔层由发电设备、配电与计量设备、监测与控制装置、保护与自动装置等构成,提供全站发电运行和就地独立监控功能。

发电系统通过增加串行通信到以太网通信的个质转换网关、增加以太网交换机和铺设以太网网络实现现场设备层与站控层的连接,形成中间网络层。

对采用串行通信到以太网通信个质转换网关构成的以太网网络系统,网关宜与其接入设备相对集中在现场设备间隔。

硬件构成

光伏监控系统硬件设备宜由以下三部分构成:

站控层设备:包括1台或可选2台运行监控主机、可选1台视频监控主机、可选1台或2台嵌入式远动通信装置、可选打打印机、可选音箱等。

网络设备:包括网络接口卡、可选介质转换网关、可选以太网交换机、网络连线等。

现场设备层:包括逆变器、环境监测仪及其通信装置、直流/交流配电柜及电表、汇流箱、光伏阵列。

站控层主机配置应能满足整个系统的功能要求及性能指标要求,主机台数应与发电站的规划容量相适应选用性能优良、符合工业标准的产品。

系统功能

(1)支持不同的协议数据类型,完成从与协议有关的原始数据到与协议无关的数据的转换.能够及时准确采集的数据包括数字量、模拟量、等电网数据;

(2)数据以可调的存储周期存入历史库中,同时按照不同的以时间为单位的排列方式快速的查找到所票的历史数据;

(3)用户可以在线监控开关量的属性.包括: 报警状态、报警类型、报警跳画面、变位统计、遥控分合等;

(4)画面实时数据更新周期≤2s;

(5)控制操作正确率100%;

(6)遥控动作成功率> 99.99%;

操作权限

权限:操作者输入口令,以确认是否具备操作权限,操作权限可人工设置;

验证:操作者选择操作对象,并弹出遥控对话窗口,显示启发对象的属性描术,供操作员再确认;

操作记录:操作人员姓名、操作时间、操作内容结果(状态量状态改变)等记录下来,存档于控制作记录可分类检索显示、打印等;

配置用户:包括用户管理、角色管理、权限管理。能够添加、修改、删除系统用户,能够定义每人用户的角色,也能为每个用户或每种角色分配系统各种功能的使用权限;

实际案例

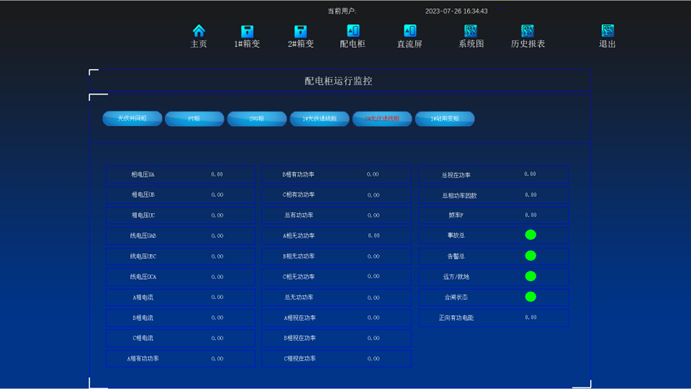

某5.99兆瓦分布式光伏电站

_

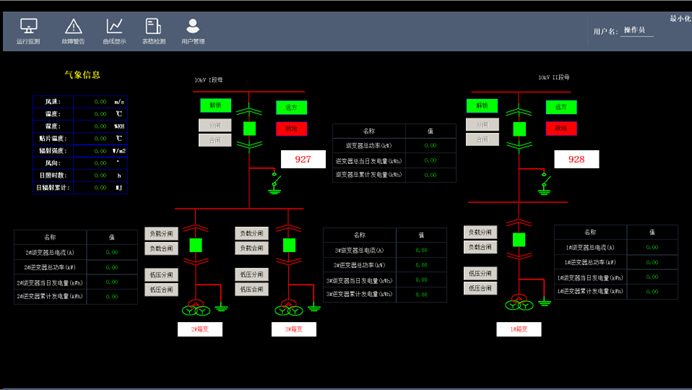

武汉某新能源7.6MWh光伏电站

_

徐州某40MWh光伏电站

_
